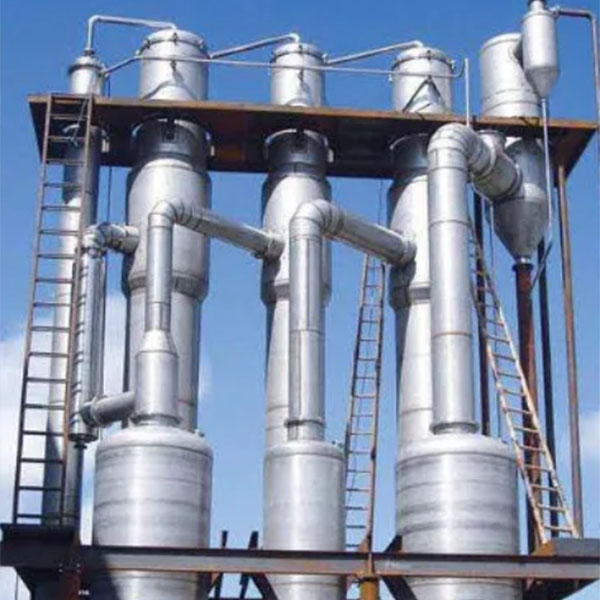

ఇండస్ట్రియల్ ఫాలింగ్ ఫిల్మ్ ఎవాపరేటర్

పదార్థాల లక్షణాల ప్రకారం, కొన్ని ముడి పదార్థాలకు ఏకాగ్రత చికిత్స కోసం పడిపోతున్న ఫిల్మ్ ఆవిరిపోరేటర్ అవసరం. Wuxi Hongdinghua కెమికల్ ఎక్విప్‌మెంట్ కో., Ltd. పడిపోతున్న ఫిల్మ్ ఆవిరిపోరేటర్‌లను రూపొందించడంలో మరియు తయారీలో చాలా సంవత్సరాల అనుభవం ఉంది.

ఇండస్ట్రియల్ ఫాలింగ్ ఫిల్మ్ ఎవాపరేటర్ అనేది వేడి నీరు, ఆవిరి మరియు ఉష్ణ బదిలీ నూనెతో వేడి చేయడం ద్వారా బాష్పీభవనం మరియు ఏకాగ్రతను సాధించగల పరికరం.

ఫాలింగ్ ఫిల్మ్ ఆవిరిపోరేటర్‌లోని పదార్థం సన్నని ఫిల్మ్ రూపంలో క్రిందికి ప్రవహిస్తుంది, కాబట్టి ముడి పదార్థం ద్రవం పైకి ప్రవహించే ప్రక్రియ నుండి దానిని వేరు చేయడానికి "ఫాలింగ్ ఫిల్మ్" అని పేరు పెట్టారు. ముడి పదార్థం నుండి నీరు మరియు వాయువును ఆవిరి చేయడం దీని ప్రధాన విధి, తద్వారా పదార్థం యొక్క పొడి పదార్థాన్ని పెంచుతుంది, అందుకే దీనికి "బాష్పీభవనం" అని పేరు.

ప్రక్రియ యొక్క సూత్రం

ఆవిరైన ముడి పదార్థం ఫీడింగ్ పంప్ ద్వారా ఫాలింగ్ ఫిల్మ్ ఎవాపరేటర్ టాప్ నుండి పడిపోతున్న ఫిల్మ్ ఆవిరిపోరేటర్‌లోకి ప్రవేశిస్తుంది, ఫాలింగ్ ఫిల్మ్ ఎవాపరేటర్ టాప్‌లో ఇన్‌స్టాల్ చేయబడిన ఒక లిక్విడ్ డిస్ట్రిబ్యూటర్ మరియు లోపల ఉన్న ప్రతి హీట్ ఎక్స్ఛేంజ్ ట్యూబ్‌కి అమర్చిన ఫాలింగ్-ఫిల్మ్ ట్యూబ్‌ను దాటుతుంది, తద్వారా ముడి పదార్థం ద్రవ ఫిల్మ్‌గా తయారవుతుంది. ముడి పదార్థం ద్రవ బాష్పీభవన గొట్టం (ట్యూబ్ వైపు) గుండా వెళుతుంది మరియు హీట్ ఎక్స్ఛేంజ్ ట్యూబ్‌లోకి ఆకారం వంటి ఫిల్మ్‌లో పంపిణీ చేయబడుతుంది. ముడి పదార్థం దాని స్వంత గురుత్వాకర్షణ ద్వారా ట్యూబ్ కుహరంలోకి క్రిందికి ప్రవహించినప్పుడు, అది ట్యూబ్ వెలుపల ఉన్న ఆవిరి ద్వారా వేడి చేయబడుతుంది మరియు అది బాష్పీభవన ఉష్ణోగ్రతకు చేరుకున్నప్పుడు ఆవిరైపోతుంది. ముడి పదార్థం, ద్వితీయ ఆవిరితో పాటు, ట్యూబ్ నుండి క్రిందికి ప్రవహిస్తుంది మరియు ఫిల్మ్ రూపంలో ఆవిరైపోతుంది. వెంచురి ప్రభావం ద్వారా స్టీమ్ జెట్ హీట్ పంప్ ద్వారా సెకండరీ స్టీమ్ పీలుస్తుంది మరియు బాహ్య తాజా ఆవిరితో మిళితం చేయబడుతుంది, ఇది పడిపోతున్న ఫిల్మ్ ఎవాపరేటర్ యొక్క హీటింగ్ ఛాంబర్ యొక్క షెల్ వైపుకు తాపన ఆవిరిగా పంపబడుతుంది. ఫాలింగ్ ఫిల్మ్ హీటింగ్ చాంబర్ యొక్క షెల్ సైడ్ సెకండరీ స్టీమ్‌కి మార్గనిర్దేశం చేయడానికి ప్లేట్‌లను కలిగి ఉంటుంది, ఘనీభవించదు మరియు ఘనీభవించలేని వాయువులను విడుదల చేస్తుంది. ప్రక్రియ సమయంలో, ఉష్ణ శక్తి వెలుపలి నుండి ట్యూబ్ గోడ ద్వారా ట్యూబ్ లోపల ఆవిరైన పదార్థానికి బదిలీ చేయబడుతుంది. ఉష్ణ మార్పిడి తర్వాత, ద్వితీయ ఆవిరి కండెన్సర్ ద్వారా నీటిలో ఘనీభవించబడుతుంది మరియు పడిపోతున్న ఫిల్మ్ ఆవిరిపోరేటర్ నుండి విడుదల చేయబడుతుంది.

పడిపోతున్న ఫిల్మ్ ఆవిరిపోరేటర్ యొక్క ప్రయోజనాలు

1. ద్రవ మిశ్రమం యొక్క నిలుపుదల సమయం తక్కువగా ఉంటుంది మరియు ఇది వేడి సున్నితమైన పదార్థాలకు క్షీణత నష్టం కలిగించదు;

2. దాని సన్నని చలనచిత్ర స్థితి మరియు అధిక ద్రవ ప్రవాహం రేటు కారణంగా, ప్రాధమిక బాష్పీభవన స్ఫటికీకరణ యొక్క ఉష్ణ బదిలీ గుణకం తదనుగుణంగా ఎక్కువగా ఉంటుంది;

3. పీడన తగ్గుదల చిన్నది, మరియు ఉష్ణ వినిమాయకం ప్రక్రియ ద్వారా కొలవబడిన పీడనం మరియు ఉష్ణోగ్రత దాదాపు స్థిరంగా ఉంటాయి, కాబట్టి సరైన వేడిని నివారించవచ్చు లేదా తగ్గించవచ్చు;

4. ముడి పదార్థం ద్రవం అధిక ఉష్ణోగ్రత వ్యత్యాసంతో కాకుండా గురుత్వాకర్షణ ప్రభావంతో మాత్రమే ప్రవహిస్తుంది కాబట్టి, ఇది మరింత పొదుపుగా ఉండే తక్కువ ఉష్ణోగ్రత వ్యత్యాసాన్ని స్వీకరించడానికి అనుమతించబడుతుంది;

5. పరికరాలలో ద్రవ హోల్డింగ్ మొత్తం సాపేక్షంగా చిన్నది, ఇది చిన్న-స్థాయి ద్రవ నిలుపుదల మరియు నిరంతర అధిక ఉష్ణోగ్రతను నివారించవచ్చు;

6. ఉడకబెట్టడం అనేది ఉష్ణప్రసరణ ఉడకబెట్టడం, కాబట్టి ట్యూబ్ యొక్క ఉపరితల పరిస్థితి మరిగేపై సాపేక్షంగా చిన్న ప్రభావాన్ని కలిగి ఉంటుంది.

ఔషధం, ఆహారం, రసాయనం మరియు తేలికపాటి పరిశ్రమ వంటి పరిశ్రమలలో నీటి లేదా ద్రావణి పరిష్కారాల బాష్పీభవన మరియు గాఢత కోసం ఫాలింగ్ ఫిల్మ్ ఆవిరిపోరేటర్లు విస్తృతంగా ఉపయోగించబడుతున్నాయి. ఫాలింగ్ ఫిల్మ్ ఆవిరిపోరేటర్లను ఈ పరిశ్రమలలో వ్యర్థ ద్రవ చికిత్సకు కూడా విస్తృతంగా ఉపయోగించవచ్చు. హీట్ సెన్సిటివ్ మెటీరియల్స్‌కు ప్రత్యేకంగా అనుకూలంగా ఉంటుంది, ఈ పరికరాలు అధిక బాష్పీభవన సామర్థ్యం, ​​శక్తి పొదుపు మరియు వినియోగ తగ్గింపు, తక్కువ నిర్వహణ ఖర్చులతో వాక్యూమ్ మరియు తక్కువ ఉష్ణోగ్రత పరిస్థితులలో నిరంతరం పనిచేస్తాయి మరియు బాష్పీభవన ప్రక్రియలో పదార్థాల మార్పులను నిర్ధారిస్తుంది.

పడిపోతున్న ఫిల్మ్ ఆవిరిపోరేటర్ల వివరాలు:

పడిపోతున్న ఫిల్మ్ ఆవిరిపోరేటర్‌లో, ఆవిరైన ద్రవం పడిపోతున్న ఫిల్మ్ ఎవాపరేటర్ పైభాగం నుండి ప్రవేశించి, ద్రవ పంపిణీదారు గుండా వెళుతుంది. ఫిల్మ్ ఆకారంలో పైపు గోడ వెంట ద్రవం క్రిందికి ప్రవహిస్తుంది. పడిపోతున్న ఫిల్మ్ ఫ్లో ఉష్ణ బదిలీ గుణకాన్ని మెరుగుపరచడానికి కారణం ఏమిటంటే, ఫిల్మ్ ఫ్లో యొక్క ఫ్లో ప్రాంతం ట్యూబ్ యొక్క వాస్తవ క్రాస్ సెక్షనల్ ప్రాంతం కంటే చాలా తక్కువగా ఉంటుంది, కాబట్టి ప్రవాహం యొక్క రేనాల్డ్స్ సంఖ్య బాగా పెరిగింది, ఇది ద్రవంతో నిండిన సాధారణ పరికరాల కంటే ఉష్ణ బదిలీ గుణకం గణనీయంగా ఎక్కువగా ఉంటుంది. పడిపోతున్న ఫిల్మ్ మరియు రైజింగ్ ఫిల్మ్ రెండూ ఫిల్మ్ ఫ్లో కారణంగా ఉంటాయి, ఇది ఉష్ణ బదిలీ గుణకాన్ని గణనీయంగా పెంచుతుంది, అయితే వాటి ఫిల్మ్ ఫార్మింగ్ సూత్రం భిన్నంగా ఉంటుంది. రైజింగ్ ఫిల్మ్ అధిక వాయుప్రసరణ వేగం కారణంగా ఉంటుంది, దీని వలన ద్రవం ఫిల్మ్‌గా ఏర్పడి పైపు గోడ వెంట పెరుగుతుంది; ఫాలింగ్ ఫిల్మ్ గురుత్వాకర్షణ మరియు పైపు గోడపై ద్రవ చెమ్మగిల్లడం వల్ల ఏర్పడుతుంది, దీని వలన ద్రవం ఫిల్మ్ ఆకారంలో పైపు గోడ వెంట క్రిందికి ప్రవహిస్తుంది.

అందువల్ల, పడిపోతున్న ఫిల్మ్ ఎవాపరేటర్ యొక్క కొన్ని లక్షణాలు పెరుగుతున్న ఫిల్మ్ ఎవాపరేటర్‌కు భిన్నంగా ఉంటాయి:

ఫాలింగ్ ఫిల్మ్ ఆవిరిపోరేటర్‌లో స్టాటిక్ ప్రెజర్ కాలమ్ లేదు, ఇది మరిగే బిందువు పెరగడానికి కారణం కాదు. అదే సమయంలో, ఉష్ణ బదిలీ గుణకం ఉష్ణోగ్రత వ్యత్యాసంతో ఏమీ లేదు. దీనర్థం తక్కువ ఉష్ణ బదిలీ ఉష్ణోగ్రత వ్యత్యాసం వద్ద ఉష్ణ బదిలీ గుణకం చాలా ఎక్కువగా ఉంటుంది, కాబట్టి హీట్ సెన్సిటివ్ పదార్థాల బాష్పీభవనానికి పెరుగుతున్న ఫిల్మ్ కంటే పడిపోతున్న ఫిల్మ్ మరింత అనుకూలంగా ఉంటుంది.

పడిపోతున్న చలనచిత్రం పెరుగుతున్న చిత్రం నుండి భిన్నంగా ఉంటుంది మరియు ఫిల్మ్ ట్రాన్స్మిషన్ కోఎఫీషియంట్ ట్యూబ్‌లోని ఆవిరి వేగంపై ఆధారపడి ఉండదు, కాబట్టి ఇది చిన్న ఆవిరితో సందర్భాలలో అనుకూలంగా ఉంటుంది. ఉదాహరణకు, కొన్ని టూ ఎఫెక్ట్ ఎవాపరేటర్ తరచుగా మొదటి దశ బాష్పీభవన సమయంలో పెరుగుతున్న ఫిల్మ్ బాష్పీభవనాన్ని ఉపయోగిస్తుంది, అయితే పడిపోతున్న ఫిల్మ్ బాష్పీభవనం రెండవ దశ బాష్పీభవనంలో ఉపయోగించబడుతుంది.

పడిపోతున్న ఫిల్మ్ బాష్పీభవనం యొక్క చలనచిత్ర ప్రవాహం గురుత్వాకర్షణ యొక్క ఆప్యాయతపై ఆధారపడి ఉంటుంది, గురుత్వాకర్షణ ప్రభావంతో, ద్రవం పడిపోతున్న ఫిల్మ్ డిస్ట్రిబ్యూటర్ గుండా వెళుతుంది, ఫిల్మ్ ఆకారాన్ని ఏర్పరుస్తుంది మరియు ప్రతి ఉష్ణ మార్పిడి గొట్టానికి సమానంగా పంపిణీ చేయబడుతుంది. పడిపోతున్న ఫిల్మ్ డిస్ట్రిబ్యూటర్‌ను ఇన్‌స్టాల్ చేస్తున్నప్పుడు, లిక్విడ్ ఫ్లో యొక్క అసమాన పంపిణీని నివారించడానికి ఇది క్షితిజ సమాంతరంగా ఉండేలా చూసుకోవాలి, ఇది ఫిల్మ్ బాష్పీభవనానికి అవసరమైన ఫిల్మ్ ఫార్మేషన్ మరియు ఫ్లో రేట్‌ను ప్రభావితం చేయవచ్చు. HDH పడిపోతున్న ఫిల్మ్ ఆవిరిపోరేటర్ రూపకల్పన మరియు తయారీకి ముందు, సాంకేతిక వ్యక్తి వినియోగదారులతో కింది వాటి గురించి వివరంగా సంభాషిస్తారు:

ముడి పదార్థం ద్రవ మిశ్రమం యొక్క కూర్పు మరియు లక్షణాలు - ఇది ఆవిరిపోరేటర్‌ను నిర్మించడానికి ఖచ్చితమైన పదార్థ ఎంపికను నిర్ణయించగలదు

ముడి పదార్థం యొక్క ఏకాగ్రత రేటు (ద్రవ మిశ్రమం)

పూర్తి చేయడానికి ఏకాగ్రత అవసరాలు

ప్రాసెసింగ్ సామర్థ్యం (వాల్యూమ్)

ఈ విధంగా, HDH మీరు అందించే డేటా మరియు అవసరాలకు అనుగుణంగా డిజైన్ చేయగలదు, పరికరాల నిర్మాణానికి తగిన పదార్థాలను నిర్ణయించవచ్చు మరియు ఏ బాష్పీభవన రూపాన్ని ఉపయోగించాలో నిర్ణయించవచ్చు, అది పెరుగుతున్న ఫిల్మ్ ఆవిరిపోరేటర్ లేదా పడిపోతున్న ఫిల్మ్ ఆవిరిపోరేటర్.
