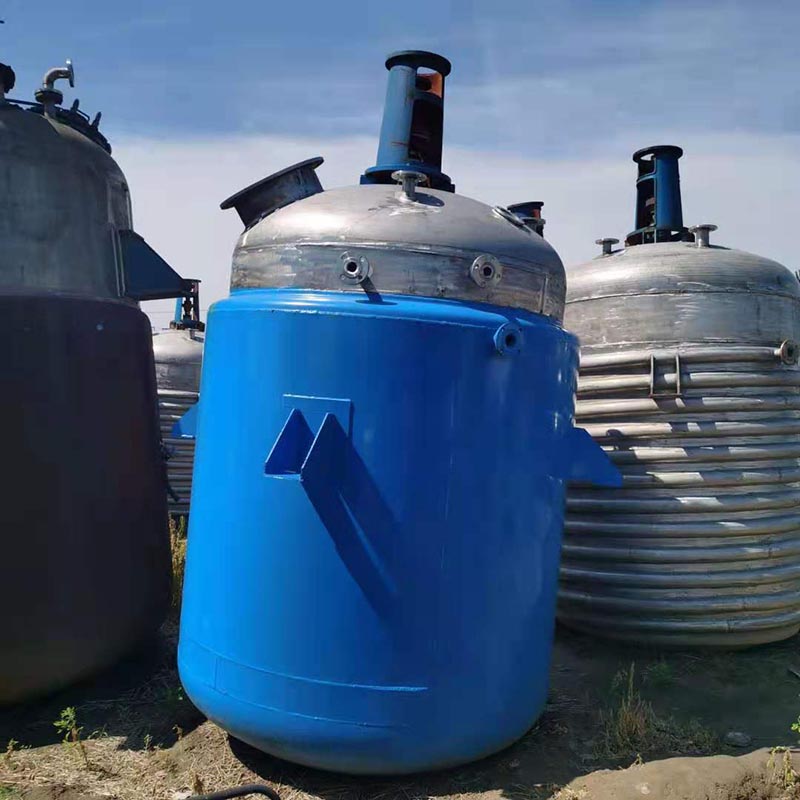

స్పైరల్ హాఫ్-పైప్ జాకెట్ రియాక్టర్

Wuxi Hongdinghua కెమికల్ ఎక్విప్‌మెంట్ కో., లిమిటెడ్. వినియోగదారుల కోసం వివిధ రకాల రియాక్టర్లను డిజైన్ చేస్తుంది మరియు ఉత్పత్తి చేస్తుంది. ఒక రకమైన రియాక్టర్ చాలా భిన్నంగా ఉంటుంది, ఇది సాంప్రదాయ జాకెట్ రకం రియాక్టర్‌ల నుండి భిన్నంగా ఉంటుంది మరియు జాకెట్ రకం రియాక్టర్‌లకు లేని ప్రయోజనాలను కలిగి ఉంటుంది. వేడి చేయడం, బాష్పీభవనం, శీతలీకరణ మరియు తక్కువ లేదా అధిక వేగ మిక్సింగ్ ఫంక్షన్‌లను సాధించడానికి దీనిని ఉపయోగించవచ్చు. ఈ రకమైన రియాక్టర్ బయటి సగం పైపు రియాక్టర్.

బయటి సగం పైపు రియాక్టర్ యొక్క లక్షణాలు మరియు అప్లికేషన్:

ఔటర్ హాఫ్-పైప్ రియాక్టర్, దీనిని ఔటర్ కాయిల్ ట్యూబ్ రియాక్టర్ అని కూడా పిలుస్తారు, రియాక్టర్‌పై చాలా అంతర్గత నిర్మాణాలు లేదా చాలా ఓపెనింగ్‌లు ఉన్న రియాక్టర్‌ల కోసం తరచుగా ఉపయోగిస్తారు.

బయటి సగం ట్యూబ్ రియాక్టర్ యొక్క ఉష్ణ మూలం ఆవిరి, వేడి నీరు లేదా రియాక్టర్ షెల్ యొక్క బయటి గోడ మరియు సగం ట్యూబ్ మధ్య ప్రవహించే థర్మల్ ఆయిల్. సాంప్రదాయ జాకెట్ రూపాన్ని భర్తీ చేస్తోంది.

బయటి సగం ట్యూబ్ రియాక్టర్, జాకెట్ రియాక్టర్ వంటిది, పెట్రోలియం, రసాయన, రబ్బరు, పురుగుమందులు, రంగులు, ఫార్మాస్యూటికల్స్, ఆహారం మరియు వల్కనైజేషన్, నైట్రిఫికేషన్, హైడ్రోజనేషన్, ఆల్కైలేషన్, పాలిమరైజేషన్ మరియు పాలీకండెన్సేషన్ వంటి ఇతర ప్రక్రియలలో కూడా ఉపయోగించవచ్చు.

ఔటర్ హాఫ్-పైప్ రియాక్టర్ వివరాలు

స్పైరల్ హాఫ్-పైప్ రియాక్టర్ యొక్క స్పైరల్ ఔటర్ పైప్ సగం పైపు డిజైన్‌ను అవలంబిస్తుంది, ఇది రియాక్టర్ బాడీ యొక్క గోడ మందాన్ని తగ్గిస్తుంది మరియు రియాక్టర్ యొక్క ఒత్తిడిని మోసే సామర్థ్యాన్ని మెరుగుపరుస్తుంది.

బయటి సగం పైప్ రియాక్టర్ యొక్క సెమికర్యులర్ ట్యూబ్ జాకెట్ లోపలి సిలిండర్‌ను పీడన పరిస్థితులుగా విభజిస్తుంది, ఇవి సెమికర్యులర్ ట్యూబ్ లోపల స్థానిక బాహ్య పీడనం మరియు సిలిండర్ లోపల ఒత్తిడికి లోబడి ఉంటాయి. బయటి సగం ట్యూబ్ జాకెట్ లోపలి సిలిండర్ యొక్క అస్థిరతను కూడా నిరోధించవచ్చు. రియాక్టర్ యొక్క మొత్తం దృక్కోణం నుండి, ప్రతి బయటి స్పైరల్ ట్యూబ్ జాకెట్ రియాక్టర్ సిలిండర్‌కు బలపరిచే రింగ్‌గా పనిచేస్తుంది, అంతర్గత సిలిండర్ మొత్తం బాహ్య ఒత్తిడికి లోనయ్యే జాకెట్ బాడీని భర్తీ చేస్తుంది. ఔటర్ స్పైరల్ ట్యూబ్ జాకెట్ 0.6 మరియు 2.5 MPa మధ్య బలమైన పీడన నిరోధక సామర్థ్యాన్ని కలిగి ఉంటుంది, ఇది ఉష్ణ సున్నితత్వం లేని పదార్థ ప్రతిచర్యల సమయంలో ఉష్ణ బదిలీ మాధ్యమం యొక్క నాణ్యతను బాగా మెరుగుపరుస్తుంది.

స్టీమ్ హీటింగ్‌ని ఉదాహరణగా తీసుకుంటే, సగం-పైప్ జాకెట్ రియాక్టర్ సెమికర్యులర్ ట్యూబ్‌ని ఉపయోగిస్తుంది .ఆవిరి ఒత్తిడి తగ్గింపు తరచుగా 0.4MPa వద్ద నియంత్రించబడుతుంది. బాహ్య స్పైరల్ ట్యూబ్ జాకెట్ రియాక్టర్‌ను ఉపయోగిస్తున్నప్పుడు, మరింత ఒత్తిడి తగ్గింపు అవసరం లేకుండా ఆవిరి పీడనం 0.7 మరియు 1.3 MPa మధ్య ఉంటుంది. బయటి స్పైరల్ ట్యూబ్ జాకెట్ ద్వారా అంతర్గత సిలిండర్ యొక్క ఒత్తిడి స్థితిలో గణనీయమైన మెరుగుదల కారణంగా, లోపలి సిలిండర్ యొక్క గోడ మందం సాపేక్షంగా తగ్గుతుంది. ఔటర్ కాయిల్ ట్యూబ్ జాకెట్ యొక్క వెల్డింగ్ ప్రక్రియలో ఖాళీల కారణంగా, అవసరమైన ఉష్ణ బదిలీ ఒకే విధంగా ఉన్నప్పుడు, సగం పైప్ జాకెట్ రియాక్టర్ యొక్క ఉష్ణ బదిలీ ప్రాంతం తదనుగుణంగా తక్కువగా ఉంటుంది.

ఔటర్ హాఫ్-పైప్ రియాక్టర్ అధిక తాపన సామర్థ్యం, ​​వేగవంతమైన మెటీరియల్ కూలింగ్ వేగం మరియు కస్టమర్ ఉత్పత్తి ఖర్చులను తగ్గించడం వంటి ప్రయోజనాలను కలిగి ఉంది. ఇది చాలా స్థిరంగా ఉంటుంది మరియు ఆపరేషన్ సమయంలో తక్కువ శబ్దం ఉంటుంది. మొత్తం పరికరాలు శుభ్రం చేయడం సులభం మరియు నిరంతరం ఉపయోగించవచ్చు. సగం పైప్ జాకెట్ రియాక్టర్ మంచి సీలింగ్ ప్రభావంతో మరియు లీకేజీ లేకుండా, ముడి పదార్ధాలను చెదరగొడుతుంది మరియు కదిలిస్తుంది. అంతర్నిర్మిత ఉత్సర్గ అవశేషాలు లేకుండా పూర్తి ఉత్సర్గను నిర్ధారిస్తుంది.

హాఫ్-పైప్ జాకెట్ రియాక్టర్ ఉష్ణ బదిలీ సామర్థ్యానికి మరింత అనుకూలంగా ఉంటుంది, ఎందుకంటే ఇది హీట్ సోర్స్ ఛాంబర్‌గా పనిచేస్తుంది. అలాగే ఇది శక్తి వినియోగాన్ని ఆదా చేసే లక్ష్యాన్ని సాధించడంలో సహాయపడుతుంది, జాకెట్ వాల్యూమ్ యొక్క సగం పైపు వాల్యూమ్ నిష్పత్తి 8: 1. ఇది పెట్టుబడి మరియు ఉత్పత్తి వ్యయాన్ని తగ్గించగలదు.

ఇది ఉష్ణ బదిలీ గుణకాన్ని మెరుగుపరచడమే కాకుండా, ఉష్ణ నిరోధకతను కూడా తగ్గిస్తుంది మరియు శీతలీకరణ ప్రక్రియలకు అనుకూలంగా ఉంటుంది. ఇది స్పైరల్ హాఫ్-పైప్‌లో మీడియం యొక్క ప్రవాహం రేటును కూడా పెంచుతుంది మరియు అధిక-వేగం ప్రవహించే మాధ్యమం సగం పైప్ జాకెట్ యొక్క అంతర్గత ఉపరితలంపై స్కేలింగ్‌ను సమర్థవంతంగా నిరోధించగలదు. అదే సమయంలో, ఈ పరికరం రియాక్టర్ బాడీ యొక్క మొత్తం వ్యాసాన్ని కూడా తగ్గిస్తుంది మరియు స్థలాన్ని ఆదా చేస్తుంది.

అందువల్ల, బయటి సగం పైప్ జాకెట్ రియాక్టర్ క్రింది ప్రయోజనాలను కలిగి ఉంది:

1. రియాక్టర్ బాడీ యొక్క గోడ మందాన్ని తగ్గించండి మరియు దాని లోడ్ సామర్థ్యాన్ని మెరుగుపరచండి (రియాక్టర్ బాడీ మరియు దిగువ తల యొక్క గోడ మందం సాంప్రదాయ జాకెట్ రియాక్టర్ కంటే 37.5% మరియు 50% సన్నగా ఉంటుంది);

2. ఉష్ణ బదిలీ సామర్థ్యాన్ని మెరుగుపరచడానికి ఇది ప్రయోజనకరంగా ఉంటుంది (ఇది ఉష్ణ బదిలీ గుణకాన్ని పెంచడమే కాకుండా ఉష్ణ నిరోధకతను కూడా తగ్గిస్తుంది);

3. శక్తి వినియోగాన్ని ఆదా చేయండి (సగం పైపు వాల్యూమ్‌కు జాకెట్ వాల్యూమ్ యొక్క నిష్పత్తి 8, ఉష్ణ నిరోధకతను తగ్గించడం);

4. వేగవంతమైన శీతలీకరణ సామర్థ్యం (కస్టమర్ ఖర్చులను తగ్గించడం);

5. రియాక్టర్ బాడీ యొక్క మొత్తం వ్యాసాన్ని తగ్గించడం వర్క్‌షాప్ లేఅవుట్ కోసం ప్రయోజనకరంగా ఉంటుంది.

స్టెయిన్‌లెస్ స్టీల్, కార్బన్ స్టీల్, టైటానియం స్టీల్ మొదలైన వివిధ రకాల లోహాలను హాఫ్-పైప్ జాకెట్ రియాక్టర్‌ని నిర్మించడానికి ఉపయోగించవచ్చు.

సగం పైప్ జాకెట్ రియాక్టర్ క్రింది నిర్మాణాలను కలిగి ఉంటుంది:

1.స్పైరల్ సగం పైపు

2.రియాక్టర్ శరీరం

3.తల

4.స్టిరర్ (వివిధ రకాల మిక్సింగ్ లేదా కలయికలు)

5.డ్రైవింగ్ పరికరం (మోటార్, రీడ్యూసర్, మాగ్నెటిక్ స్టిరింగ్)

6.షాఫ్ట్ సీలింగ్ పరికరం (ప్యాకింగ్ సీల్, సింగిల్ ఎండ్ మెషిన్ సీల్, డబుల్ ఎండ్ మెషిన్ సీల్, మాగ్నెటిక్ సీల్ మొదలైనవి)

7.సపోర్ట్ (సపోర్టింగ్ బేరర్ లేదా ఇయర్ సీట్)

Wuxi Hongdinghua కెమికల్ ఎక్విప్‌మెంట్ కో., లిమిటెడ్ కస్టమర్‌ల కోసం అన్‌హాఫ్-పైప్ జాకెట్ రియాక్టర్‌ని డిజైన్ చేస్తున్నప్పుడు, దయచేసి HDH కింది డేటా మరియు పారామితులను అందించండి.

1. వాల్యూమ్: ______L

2. హాఫ్-పైప్ జాకెట్: ఉష్ణ మార్పిడి ప్రాంతం ______ã¡

ఉష్ణ మూలం: ఒక ఆవిరి వేడి B వేడి నీటి C ఉష్ణ బదిలీ చమురు వేడి

3. పని ఒత్తిడి: జాకెట్ ఒత్తిడి ______MPa, అంతర్గత సిలిండర్ ఒత్తిడి _______MPa

4. పని ఉష్ణోగ్రత: జాకెట్ ______â లోపలి సిలిండర్ ______â

5. మెటీరియల్:

జాకెట్ A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: ఇతర

లోపలి సిలిండర్ A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: ఇతర

6. మిక్సింగ్ రకం: A: తెడ్డు రకం B: ఫ్రేమ్ రకం C: యాంకర్ రకం D: టర్బైన్ ప్రొపల్షన్ రకం E: ఇతరులు

7. రెడ్యూసర్: A: సైక్లోయిడల్ పిన్ వీల్ రీడ్యూసర్ B: గేర్ రిడ్యూసర్ తిరిగే వేగం: ______rpm

8. మోటారు శక్తి: ______KW, పేలుడు ప్రూఫ్______ వేరియబుల్ ఫ్రీక్వెన్సీ అవసరమా______

9. షాఫ్ట్ సీల్: A: ప్యాకింగ్ బాక్స్ B: మెకానికల్ సీల్ 204 C: మెకానికల్ సీల్ 205 D: ఇతర

10. ఇన్నర్ కాయిల్ ట్యూబ్

A: తాపన ప్రాంతం: ______ చదరపు మీటర్

B: శీతలీకరణ ప్రాంతం: ______చదరపు మీటర్

హాఫ్-పైప్ జాకెట్ రియాక్టర్
